Qual a melhor maneira de fazer a esticagem da tela?



É geralmente conhecido que para conseguir um bom resultado de impressão as telas de serigrafia devem ser tensionadas corretamente. Apesar disso, em muitas empresas ainda tensiona-se ao “olhometro”.







As telas de serigrafia devem ser tensionadas corretamente para:

  • ter um registro exato (a tela da segunda cor deve ter a mesma tensão que a tela da primeira cor, a terceira idem, etc);
  • garantir o Fora contato (distância entre tela e o objeto impresso)

Sem métodos de medição, é impossível garantir tensão correta.

Quais são esses métodos?

TENSIONAMENTO USANDO MÉTODO DE MEDIÇÃO PELA FORÇA DE TENSÃO

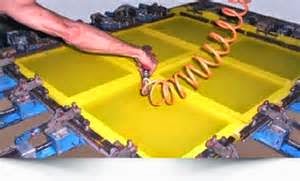

Esse método se aplica (sobre tudo) usando pinças pneumáticas. Uma tração permanente está aplicada dos 4 lados da tela. A tração é conseguida através de ar comprimido em cilindros. Por intermédio de redutores de pressão pode-se aplicar a pressão (tração sobre a tela) desejada.

Para se verificar se a pressão aplicada é correta, deve-se comparar de vez em quando com a extensão expressa em porcentagem, segundo as recomendações do fabricantes.

TENSIONAMENTO DA TELA MEDINDO A EXTENSÃO DA TELA

A tela é colocada nas pinças de maneira que não se apresente uma flexão para baixo. Tensiona-se a tela no sentido da trama de do urdume segundo as prescrições do fabricante.

Por exemplo: Tela Polymon 120 T = extensão recomendada: 2%. Assim uma extensão de tela medindo 100cm deve ser tensionada e estendida até chegar a 102 cm.

Para facilitar esse tipo de medição, existe uma régua proporcional:

TECIDO
TELA
ELONGAÇÃO EM %
TENSÃO N/Cm
+
_
S
T
HB
NYLON
10-18
3
16
17
18
2
NYBOLT
21-51
3,5
15
16
17
2
54-77
4
14
15
16
2
81-95
4,5
12
13
14
2
100-200
5-6
10
11
12
2
POLIESTER
10-18
1
20
21
22
1
POLYMON
21-36
1
19
20
21
1
40-81
1,5
17
18
19
1
90-15
2-2,5
14
16
17
1


TENSIONAMENTO DA TELA SEGUNDO O MÉTODO DE MEDIÇÃO DE FLEXÃO

Para este método existem vários tipos de aparelhos de medição, tanto mecânicos como eletrônicos. Os resultados mais exatos se conseguem com medidores eletrônicos. A medição consiste na colocação simples da cabeça de medição sobre a tela. A tensão pode ser medida independentemente no sentido da trama e do urdume. Com este método pode-se medir a tensão não só durante o tensionamento mas também depois.

Não tem importância com que métodos se faz a medição. O importante é que esta seja feita. Muitos problemas e maus resultados são provocados pela tensão incorreta da tela.

Tabela de equivalência entre ATU (medição por pressão), Newton (medição eletrônica) e mm. Hakuto (medição mecânica). Os dois últimos são medição por flexão.

ATU
NEWTON/Cm
mm/HAKUTO
2
4
4,5
2,5
7
3,3
3
9
2,6
3,5
12
2,2
4
14
2
4,5
16,5
1,6
5
18,5
1,5
5,5
20
1,3
6
21,5
1,2

Após checar a tensão correta, se fixa a tela sobre o quadro (alumínio jateado e desengraxado) com adesivo bi-componentes. Após a secagem do adesivo se aplica uma laca protetora também bi-componente.
